ໂຄງສ້າງແລະຫຼັກການຂອງເຄື່ອງເຮັດນໍ້າກ້ອນອຸດສາຫະກໍາ ICE COOL

ໂຄງສ້າງແລະຫຼັກການຂອງເຄື່ອງເຮັດນໍ້າກ້ອນອຸດສາຫະກໍາ ICE COOL

ປະເພດເຄື່ອງເຮັດນ້ຳກ້ອນກາເຟ
ປະເພດເຄື່ອງເຮັດນ້ຳກ້ອນກາເຟ

ໂຄງສ້າງຂອງເຄື່ອງເຮັດນ້ຳກ້ອນອຸດສາຫະກຳ ICE COOL

ເຄື່ອງອັດຂອງ: ເປັນຫົວໃຈຂອງລະບົບການຜະລິດກ້ອນ, ຮັບຜິດຊອບສໍາລັບການໄຫຼວຽນຂອງອາຍແກັສໃນລະບົບ.
ເຄື່ອງວັດແທກຄວາມດັນແລະຊຸດ relay. ມີ 3 ໂມງແລະສາຍປ້ອງກັນສໍາລັບເຄື່ອງອັດ:

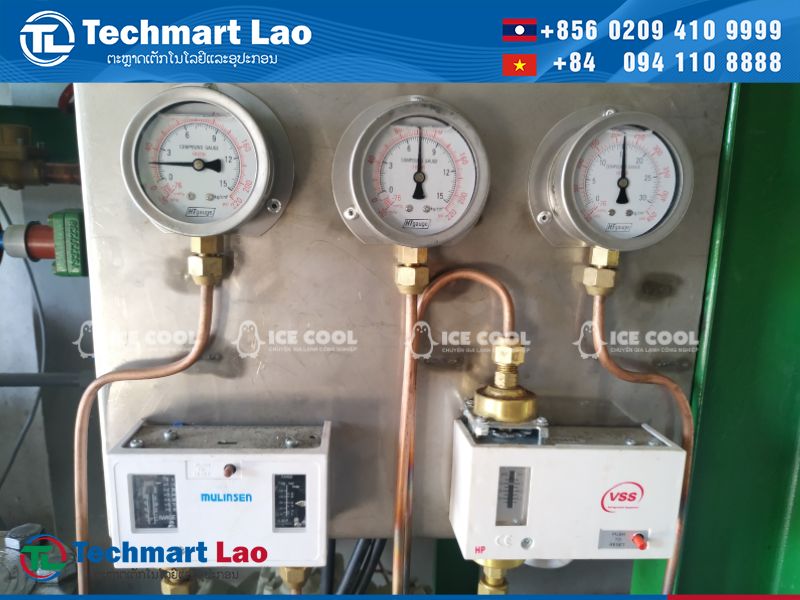

ເຄື່ອງວັດແທກຄວາມກົດດັນແລະເຄື່ອງປ້ອງກັນຄວາມກົດດັນ
ເຄື່ອງວັດແທກຄວາມກົດດັນແລະເຄື່ອງປ້ອງກັນຄວາມກົດດັນ
  • ຄວາມກົດດັນຕ່ໍາ (ຊ້າຍ): ປົກປ້ອງຄວາມກົດດັນດູດຂອງເຄື່ອງອັດ. ຄວາມກົດດັນດູດແມ່ນສູງກວ່າ 0 ແລະຫນ້ອຍກວ່າ 4 kg/cm2. ຍົກເວັ້ນໄລຍະເວລາ defrost ແລະ shutdown, ຄວາມກົດດັນຕ່ໍາຈະສູງຂຶ້ນ.
  • ຄວາມກົດດັນຂອງນ້ໍາມັນ / ນ້ໍາມັນຫລໍ່ລື່ນ (ກາງ): ປົກປ້ອງການທໍາງານຂອງການຫລໍ່ລື່ນຂອງເຄື່ອງ. ປົກກະຕິແລ້ວຄວາມກົດດັນຂອງນ້ໍາມັນແມ່ນສູງກວ່າຄວາມກົດດັນຕ່ໍາຢ່າງຫນ້ອຍ 1 kg / cm2.
  • ຄວາມກົດດັນສູງ (ຂວາ): ປົກປ້ອງຄວາມດັນຂອງເຄື່ອງອັດລົມ. ຄວາມດັນສູງບໍ່ຄວນເກີນ 20 Kg/cm2.

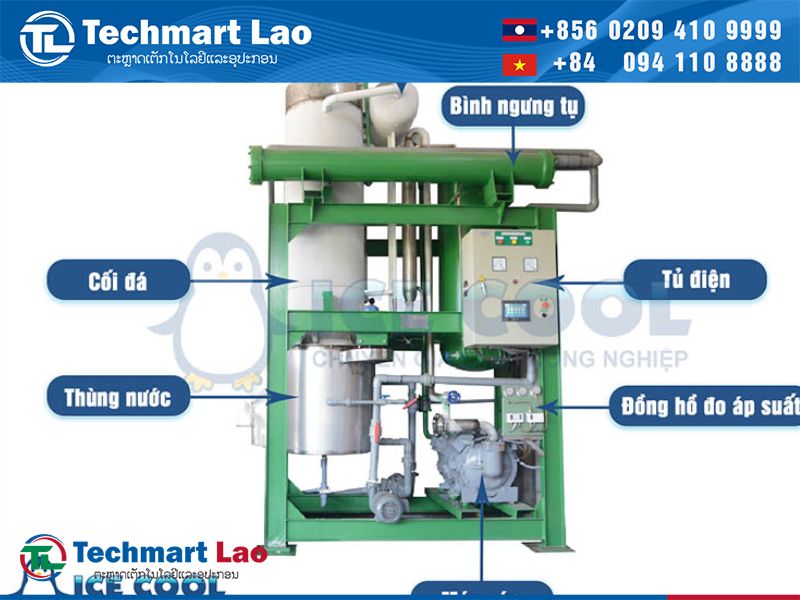

ໂຄງສ້າງຂອງເຄື່ອງເຮັດນ້ຳກ້ອນ ICE COOL
ໂຄງສ້າງຂອງເຄື່ອງເຮັດນ້ຳກ້ອນ ICE COOL
Condenser: ເປັນອຸປະກອນແລກປ່ຽນຄວາມຮ້ອນເພື່ອເຮັດຄວາມເຢັນຂອງອາຍແກັສທີ່ຫົວ discharge compressor ຂໍຂອບໃຈກັບລະບົບກໍາຈັດຄວາມຮ້ອນນ້ໍາ.
ລະບົບເຮັດຄວາມເຢັນນ້ໍາຂອງໂຮງງານປະກອບມີປັ໊ມນ້ໍາ, ຕູ້ເຢັນແລະທໍ່ພາດສະຕິກເພື່ອເຊື່ອມຕໍ່ອຸປະກອນ. ຫໍເຮັດຄວາມເຢັນແມ່ນຕັ້ງຢູ່ນອກໂຮງງານ, ຢູ່ໃນສະຖານທີ່ທີ່ມີລະບາຍອາກາດແລະອາກາດເພື່ອຮັບປະກັນປະສິດທິພາບຄວາມເຢັນທີ່ດີທີ່ສຸດ.
ນອກຈາກນັ້ນ, ລະບົບດັ່ງກ່າວຍັງມີຖັງທີ່ມີຄວາມກົດດັນສູງເພື່ອເກັບຮັກສາຕົວກາງຂອງແຫຼວທີ່ມີຄວາມກົດດັນສູງຫຼັງຈາກຖືກເຮັດໃຫ້ເຢັນຈາກ condenser. ຖັງທີ່ມີຄວາມກົດດັນສູງແມ່ນຮັບຜິດຊອບສໍາລັບການປົດປ່ອຍພື້ນຜິວແລກປ່ຽນຄວາມຮ້ອນຂອງ condenser ແລະສະຫນອງເຄື່ອງເຮັດຄວາມເຢັນທີ່ພຽງພໍສໍາລັບລະບົບເຄື່ອງເຮັດຄວາມເຢັນ, ຮັບປະກັນການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງແລະປະສິດທິພາບຂອງໂຮງງານກ້ອນ.
ປູນຫີນແມ່ນບ່ອນທີ່ຜະລິດຕະພັນກ້ອນຫີນຖືກສ້າງຂື້ນ. ມັນ​ມີ​ໂຄງ​ສ້າງ​ຮູບ​ຮ່າງ​ຂອງ​ທໍ່​, ພາຍ​ໃນ​ທໍ່​ແມ່ນ​ນ​້​ໍ​າ​ທີ່​ຈະ​ເປັນ​ກ້ອນ​, ແລະ​ນອກ​ທໍ່​ແມ່ນ​ສະ​ຫນອງ​ອາຍ​ແກ​ັ​ສ​ເຢັນ​.
ຢູ່ເທິງປູນຫີນມີແຖບນ້ຳເພື່ອແບ່ງການໄຫຼຂອງນ້ຳໃຫ້ສະເໝີກັນ ແລະ ມີສາຍສົ່ງລອຍເພື່ອວັດແທກລະດັບນ້ຳເພື່ອສົ່ງສັນຍານກ້ອນຫີນໃຫ້ລະບົບຄວບຄຸມໄດ້ຕາມຄວາມຕ້ອງການ.
ເຄື່ອງແຍກທາດແຫຼວແມ່ນອຸປະກອນທີ່ວາງໄວ້ສູງກວ່າດ້ານ sieve ເທິງປູນຫີນເພື່ອແຍກທາດແຫຼວກັບຄືນສູ່ປູນຫີນ ແລະ ລະບາຍອາກາດເຢັນລົງໃສ່ເຄື່ອງອັດ. ຫຼີກ​ລ້ຽງ​ການ​ນ​້​ໍາ​ຖ້ວມ compressor ຕູ້​ເຢັນ​.
ຖັງຟື້ນຟູຄວາມຮ້ອນທີ່ປະຫຍັດຄວາມຮ້ອນ: ການແລກປ່ຽນຄວາມຮ້ອນຕ້ານທານລະຫວ່າງເຄື່ອງເຮັດຄວາມເຢັນຈາກປູນຫີນເຂົ້າໄປໃນຖັງຟື້ນຟູຄວາມຮ້ອນໄປຫາສາຍດູດຜ້າອັດດັງດ້ວຍຂອງແຫຼວໃນຖັງທີ່ຜ່ານປ່ຽງຂະຫຍາຍເພື່ອສະຫນອງນ້ໍາໃຫ້ກັບປູນຫີນ.
ວາວຂະຫຍາຍ: ເປັນອຸປະກອນທີ່ຫຼຸດຜ່ອນຄວາມກົດດັນຂອງອາຍແກັສແລະມີສ່ວນຂ້າມຂະຫນາດນ້ອຍ, ເຮັດໃຫ້ອຸນຫະພູມອາຍແກັສຫຼຸດລົງຢ່າງກະທັນຫັນກັບອຸນຫະພູມລົບເລິກ. ສ້າງຄວາມເຢັນໃຫ້ກັບທໍ່ກ້ອນ.
ປ່ຽງນໍ້າມັນກັບຄືນແມ່ນອຸປະກອນເພື່ອປັບປະລິມານນ້ໍາມັນທີ່ສົ່ງກັບເຄື່ອງອັດ, ຫຼີກເວັ້ນການສູນເສຍນ້ໍາມັນໃນເຄື່ອງອັດ.
ການກັ່ນຕອງໄດ້ຖືກຕິດຕັ້ງຫຼັງຈາກຖັງຄວາມກົດດັນສູງແລະກ່ອນທີ່ຈະເຂົ້າໄປໃນ throttle ເພື່ອການກັ່ນຕອງອາຍແກັສ.
ປ່ຽງ solenoid ແມ່ນໃຊ້ເພື່ອສະຫນອງອາຍແກັສໃຫ້ກັບປູນຫີນ. ມີ 3 ປ່ຽງ solenoid ໃຊ້:
  • ປ່ຽງ solenoid ການສະຫນອງຂອງແຫຼວ: ສະຫນອງອາຍແກັສແຫຼວໃຫ້ກັບປ່ຽງການຂະຫຍາຍຕົວເພື່ອສະຫນອງປູນຫີນ.
  • ປ່ຽງ defrost ຕົ້ນຕໍ: ສະຫນອງອາຍແກັສຮ້ອນທີ່ມີຄວາມກົດດັນສູງຜ່ານຫນ້າຈໍ, ຊ່ວຍໃຫ້ defrost ໄດ້ໄວ.
  • ປ່ຽງປ່ອຍນ້ຳກ້ອນສຳຮອງ: ສະໜອງອາຍແກັສຈາກຖັງເຂົ້າໄປໃນໂຖປັດສະວະນ້ຳກ້ອນເພື່ອຊ່ວຍດຸ່ນດ່ຽງຄວາມກົດດັນຂອງລະບົບ.
ປ່ຽງຢຸດຄູ່ມືຖືກນໍາໃຊ້ເພື່ອແຍກອຸປະກອນທີ່ສໍາຄັນໃນລະຫວ່າງການບໍາລຸງຮັກສາ, ການສ້ອມແປງຫຼືການກວດສອບ. ຖ້າບໍ່ມີປ່ຽງຢຸດ, ມັນຈະມີຄວາມຫຍຸ້ງຍາກຫຼືສູນເສຍອາຍແກັສຫຼາຍເມື່ອແກ້ໄຂບັນຫາ.
ຕູ້ຄວບຄຸມ: ເຮັດວຽກລະບົບ, ກໍານົດພາລາມິເຕີ, ປົກປ້ອງອຸປະກອນແລະກວດເບິ່ງຂໍ້ຜິດພາດຖ້າມີ.
ນອກຈາກອຸປະກອນຂ້າງເທິງແລ້ວ, ຍັງມີອຸປະກອນອື່ນໆເຊັ່ນ:
  • ຖັງ
  • ໝວກອອກມາເຕະ
  • ມີດຕັດຫີນ
  • ປ່ຽງພາດສະຕິກ.

ຫຼັກການຂອງເຄື່ອງເຮັດນໍ້າກ້ອນອຸດສາຫະກໍາ ICE COOL

ເຄື່ອງອັດເຄື່ອງເຮັດຄວາມເຢັນດູດອາຍແກັສຂອງເຄື່ອງເຮັດຄວາມເຢັນໃນລະບົບໄປຫາຫົວດູດແຮງດັນຕໍ່າ ແລະບີບອັດໃສ່ກັບຄວາມກົດດັນສູງ. ອາຍແກັສທີ່ຖືກບີບອັດດ້ວຍຄວາມກົດດັນສູງມີອຸນຫະພູມສູງກວ່າ 100 ອົງສາເຊນຊຽດ ອາຍແກັສຄວາມກົດດັນສູງຜ່ານປ່ຽງທາງດຽວແລະໄປຫາເຄື່ອງເຮັດຄວາມເຢັນ. ຂໍຂອບໃຈກັບນ້ໍາເຢັນທີ່ຖືກສີດ, ນ້ໍາໄດ້ຮັບຄວາມຮ້ອນຈາກອາຍແກັສຮ້ອນແລະໂອນນ້ໍາຮ້ອນໄປຫາຫໍເຮັດຄວາມເຢັນ.
ຫໍລະບາຍຄວາມເຢັນຊົນລະປະທານ, ສີດນ້ໍາແລະໃຊ້ພັດລົມທີ່ມີນ້ໍາໄຫຼສູງເພື່ອໃຫ້ນ້ໍາເຢັນກ່ອນທີ່ຈະກັບຄືນໄປຫາ condenser ເພື່ອຮັບເພີ່ມເຕີມໂດຍຜ່ານປໍ້ານ້ໍາຂອງ tower cooling.
ອາຍແກັສຮ້ອນຫຼັງຈາກຖືກເຮັດໃຫ້ເຢັນກັບອຸນຫະພູມປະມານ 40 – 45 ອົງສາເຊນຊຽດຈະຖືກສົ່ງໄປຫາຖັງເກັບຮັກສາຄວາມກົດດັນສູງ.
ຈາກຖັງທີ່ມີຄວາມກົດດັນສູງ, ອາຍແກັສຈາກດ້ານລຸ່ມຂອງຖັງຖືກສົ່ງຜ່ານການກັ່ນຕອງເພື່ອການກັ່ນຕອງຂີ້ຝຸ່ນກ່ອນທີ່ຈະຜ່ານປ່ຽງການຂະຫຍາຍຕົວຍ້ອນການເປີດແລະປິດຂອງປ່ຽງ solenoid ສະຫນອງນ້ໍາ (ວາວສະຫນອງອາຍແກັສ mortar ຫີນ).
ໃນເວລາທີ່ອາຍແກັສຂອງແຫຼວຜ່ານປ່ຽງການຂະຫຍາຍຕົວ, ຂໍຂອບໃຈກັບໂຄງສ້າງພິເສດຂອງປ່ຽງການຂະຫຍາຍຕົວແລະຄຸນສົມບັດສະເພາະຂອງອາຍແກັສ. ອຸນຫະພູມອາຍແກັສຫຼຸດລົງຈາກ – 15 ຫາ – 20 ອົງສາເຊນຊຽດແລະຄວາມກົດດັນຫຼຸດລົງ. ອາຍແກັສເຢັນໄດ້ຖືກແຈກຢາຍຢ່າງເທົ່າທຽມກັນໃນທົ່ວກະປ໋ອງກ້ອນເພື່ອເຮັດໃຫ້ນ້ໍາເຢັນໃນທໍ່ກ້ອນ.
ນ້ຳທີ່ໃຊ້ເຮັດນ້ຳກ້ອນແມ່ນໝູນວຽນໂດຍປ້ຳນ້ຳເຢັນຈາກຖັງນ້ຳພາຍໃຕ້ປູນນ້ຳກ້ອນໄປໃສ່ເທິງຫໍນ້ຳກ້ອນ. ຂໍຂອບໃຈກັບການອອກແບບພິເສດຂອງເຄື່ອງແບ່ງນ້ໍາ, ນ້ໍາຈະໄຫຼເຂົ້າໄປໃນທໍ່ນ້ໍາກ້ອນໃນລັກສະນະທີ່ຄວບຄຸມແລະຕາມຫຼັກການຂອງການໄຫຼຂອງຜ້າມ່ານ, ນ້ໍາບໍລິສຸດຈະຖືກແຊ່ແຂງແລະເກັບໄວ້ໃນທໍ່ນ້ໍາກ້ອນຈົນກ່ວາທໍ່ນັ້ນເຕັມໄປດ້ວຍຮູເພື່ອໃຫ້ນ້ໍາ. ສາມາດສືບຕໍ່ໄຫຼຜ່ານ.
ຢູ່ເທິງປູນຫີນ, ມີວາວລອຍທີ່ຮັບຮູ້ລະດັບນໍ້າ. ເມື່ອນ້ຳກ້ອນຖືກປະທັບຕາຢູ່ໃນທໍ່ນັ້ນ, ລະດັບນ້ຳຈະສູງຂື້ນ ແລະສົ່ງສັນຍານໄປຍັງສູນຄວບຄຸມ PLC ທີ່ເປັນສັນຍານວ່ານ້ຳກ້ອນໄດ້ມາຮອດແລ້ວ ແລະພ້ອມທີ່ຈະເຮັດໃຫ້ໜາວເຢັນແລ້ວ.
ຂໍຂອບໃຈກັບລະບົບການຂຽນໂປລແກລມ ICE COOL PLC, ລະບົບຄວບຄຸມສົ່ງສັນຍານໃຫ້ຢຸດເຊົາການສະຫນອງຂອງແຫຼວໃຫ້ກັບເຄື່ອງເຮັດກ້ອນ, ຢຸດປັ໊ມນ້ໍາແລະປ່ອຍອາຍແກັສຮ້ອນແລະປູນຕາມລໍາດັບ.
ຫຼັງຈາກອາຍແກັສຮ້ອນຖືກສະຫນອງໃຫ້ແກ່ປູນຫີນ, ອຸນຫະພູມຂອງປູນຫີນຄ່ອຍໆເພີ່ມຂຶ້ນ, ເຮັດໃຫ້ທໍ່ກ້ອນຫີນຮ້ອນຂຶ້ນ. ນ້ຳກ້ອນໃນທໍ່ນ້ຳກ້ອນຈະລະລາຍລົງເທິງໜ້າດິນ ແລະເລື່ອນອອກຈາກທໍ່ນ້ຳກ້ອນ. ໃນ​ເວ​ລາ​ນັ້ນ, ເຄື່ອງ​ຕັດ​ກ້ອນ​ຫີນ​ດໍາ​ເນີນ​ການ​ແລະ​ການ​ຕັດ​ກ້ອນ​ຫີນ​ເປັນ​ຕ່ອນ​ສັ້ນ​ຕາມ​ການ​ອອກ​ແບບ.
ກ້ອນຖືກປ່ອຍອອກມາຈາກປູນຍ້ອນການອອກແບບພິເສດຂອງໂກນກ້ອນ. ນ້ຳ​ກ້ອນ​ຖືກ​ເອົາ​ອອກ​ຈາກ​ເຄື່ອງ​ເຮັດ​ນ້ຳ​ກ້ອນ ແລະ​ໃສ່​ຖັງ​ນ້ຳ​ກ້ອນ​ເພື່ອ​ລໍ​ຖ້າ​ການ​ກະ​ເປົ໋າ ແລະ​ນຳ​ເຂົ້າ​ໄປ​ເກັບ​ຮັກ​ສາ.
ຫຼັງຈາກນ້ຳກ້ອນອອກຈາກເຄື່ອງແລ້ວ, ລະບົບຄວບຄຸມສັນຍານໃຫ້ອຸປະກອນກັບຄືນສູ່ສະພາບການຜະລິດນ້ຳກ້ອນຈົນກວ່າຈະຮັບປະກັນຜົນຜະລິດນ້ຳກ້ອນທີ່ຈຳເປັນ.
